View 的绘制流程
Lynch Lee BIG_BOSS
 2021-05-11 16:40:38      2k Words  7 Mins

虽然都说“面试造火箭，上班拧螺丝”，但是多看看源码和实现原理总归是好的。View 作为 Android 的基石之一，其绘制流程是非常重要的。小弟不才，在这里记录一下我对 View 绘制流程 的理解，未来等我理顺了可能还会写一篇事件分发机制的理解。本文会从基础的知识储备讲到各个绘制环节，文章包含的内容比较多，让我们开始吧！

基础知识储备

我们先来看几张图，首先是 Activity 视图架构图

Activity

Activity 不负责控制视图，它只负责控制生命周期并处理消息事件。控制视图的工作是由 Window 来完成的。一个 Activity 包含一个 Window ，Window 才是真正代表一个窗口，Activity 可以看作是这个窗口的控制器，负责视图的添加和现实，并通过其他回调方法，与 Window 及 View 进行交互

Window

Window 是视图的容器，其中持有一个 DecorView，DecorView 是 View 的根布局。Window 是一个抽象类，实际上 Activity 持有的是 PhoneWindow 这个子类。PhoneWindow 中有一个内部类 DecorView ，通过创建 DecorView 来加载 Activity 中编写的 XML 布局。Window 通过 WindowManager 将 DecorView 加载到其中，并将 DecorView 交给 ViewRoot，进行视图绘制以及其他交互。

DecorView

DecorView 是 FrameLayout 的子类，它是 Android 视图树的根节点视图。其作为顶级 View，一般情况下内部包含一个垂直布局的 LinearLayout，这里简单来说有两个部分：一是标题栏；二是内容栏， 通过 setContentView 设置到其中，一般通过代码获取的 content 就是这里的 id 为 content 的 FrameLayout（这里 LinearLayout 中具体有些什么还是取决于系统版本）。

ViewRoot

ViewRoot 的作用非常重要，这里的 View 绘制 和后面会提到的 事件分发机制 都是经由它来执行或者传递的。

ViewRoot 对应 ViewRootImpl 类，它是连接 WindowManagerService 和 DecorView 的纽带，View 绘制的三大流程，即测量(measure)，布局(layout)，绘制(draw)都是由 ViewRoot 来完成。

ViewRoot 不属于视图树的一部分。从源码上看，其既不是 View 的子类，也不是 View 的父类，但是它实现了 ViewParent 接口，所以还是可以把它看作是 View 的父视图。RootView 中存在一个内部类变量继承了 Handler 类，因此可以接收并分发事件，Android 中所有的触摸、按键、界面刷新事件都是由它进行分发的。

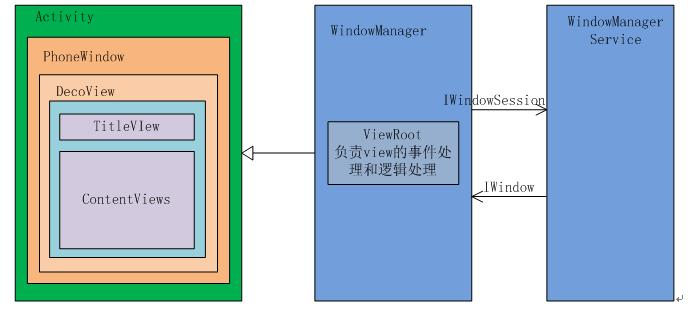

四者之间的复杂关系

DecorView 的源码我们暂且不细说了（我不会说是我还没看明白）。

这里最后提一下 ViewRoot 对点击事件的分发，整个过程大致是：

硬件 → ViewRootImpl → DecorView → PhoneWindow → Activity

再往下就是 Android 的事件分发机制了，我们会在下篇文章中再来细说这部分。

小结

Activity 是控制器，负责控制 View 的生命周期并处理事件；Window 是 VIew 的容器；DecorView 是顶级View；ViewRoot 是连接器，连接用户与软件，是实现交互的桥梁。

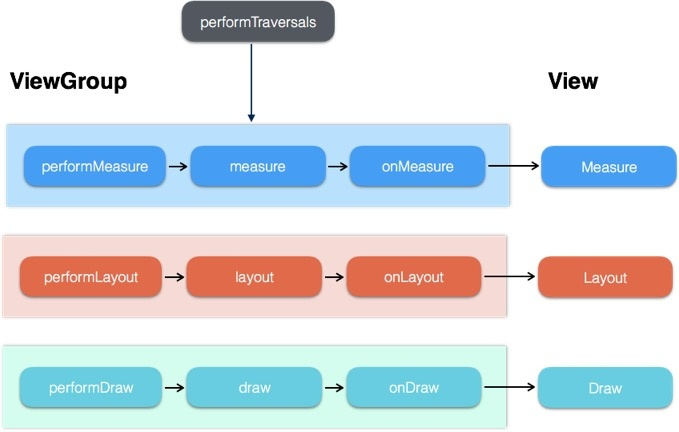

绘制的基础框架

View 绘制的顺序是 DecorView → ViewGroup * N → View，按照这个顺序依次往下，进行 measure（测量） → layout（布局） → draw（绘制）

Measure 流程

测量每个组件的大小

在 measure() 方法中对租价尺寸进行一下逻辑处理后，再调用 onMeasure() 方法通过 setMeasuredDimension() 设定 View 的尺寸信息，完成 View 的测量工作。

1
2
3
public final void measure(int widthMeasureSpec, int heightMeasureSpec) {
    ...
}
1
2
3
4
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
            getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
}

看起来测量流程非常简单，但是 widthMeasureSpec 和 heightMeasureSpec 这两个重要的参数是怎么获得的？

MeasureSpec

首先 MeasureSpec 是一种测量规格，它是一个32位的 int 值。
它由占2个字节的测量模式 mode 作为 32 和 31 位，加上后30位的 size 表示具体的测量大小。

测量模式分为三类：

  • UNSPECIFIED ：不对 View 进行任何限制，要多大给多大，一般用于系统内部
  • EXACTLY：对应 LayoutParams 中的 match_parent 和具体数值这两种模式。检测到View所需要的精确大小，这时候View的最终大小就是SpecSize所指定的值，
  • AT_MOST ：对应 LayoutParams 中的 wrap_content。View 的大小不能大于父容器的大小。

对于 DecorView 是通过屏幕大小和自身的布局参数 LayoutParams 确定其大小。

对于其他 View 包括 ViewGroup 则是通过父布局的 MeasureSpec 和自身 LayoutParams 确定，这部分比较复杂，简单来说就是设定为 wrap_content 时 View 的大小不能超过父布局，因此需要重写 onMeasure() 方法处理这个情况。

更具体的解析可以看看大佬的文章

测量流程图（我真的不想画图了，那天有空了再复刻一个自己版本，就借用大佬的图吧）：

这里要注意的是：ViewGroup 的测量是依赖于 View 的测量的，因为 ViewGroup 中是没有 onMeasure() 方法的，它的 onMeasure() 是一个抽象方法，需要每个子 View 根据自己的布局特性去实现。

Layout 流程

测量完 View 后，就需要将其 布局 到 Window 上，Layout 主要是通过确定上下左右四个点来确定位置。

Layout 也是从父容器到子组件的顺序，不同的是 ViewGroup 先在 layout() 中确定自己的布局，然后在 onLayout() 方法中再调用子 View 的 layout() 方法，让子 View Layout 出来。在 Measure 过程中，就如上面一节提到的，ViewGroup 一般是先测量子 View 的大小，然后再确定自身的大小。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
public void layout(int l, int t, int r, int b) {

    ...

    int oldL = mLeft;
    int oldT = mTop;
    int oldB = mBottom;
    int oldR = mRight;

    // setOpticalFrame() 和 setFrame() 确定 View 自身位置
    // 确定四个点的位置并检查位置是否发生变化
    boolean changed = isLayoutModeOptical(mParent) ?
            setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b);

    // 如果视图大小或者位置发生变化就调用 onLayout()
    if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) {
        // 确定该 View 中的所有子 View 在父容器中的位置
        onLayout(changed, l, t, r, b);

        ...
}

其中 onLayout() 是一个空方法，只有当前 View 有子 View （即 ViewGroup）时才要实现这个方法，特别是自定义 View 时需要通过重写这个方法实现特定的效果。

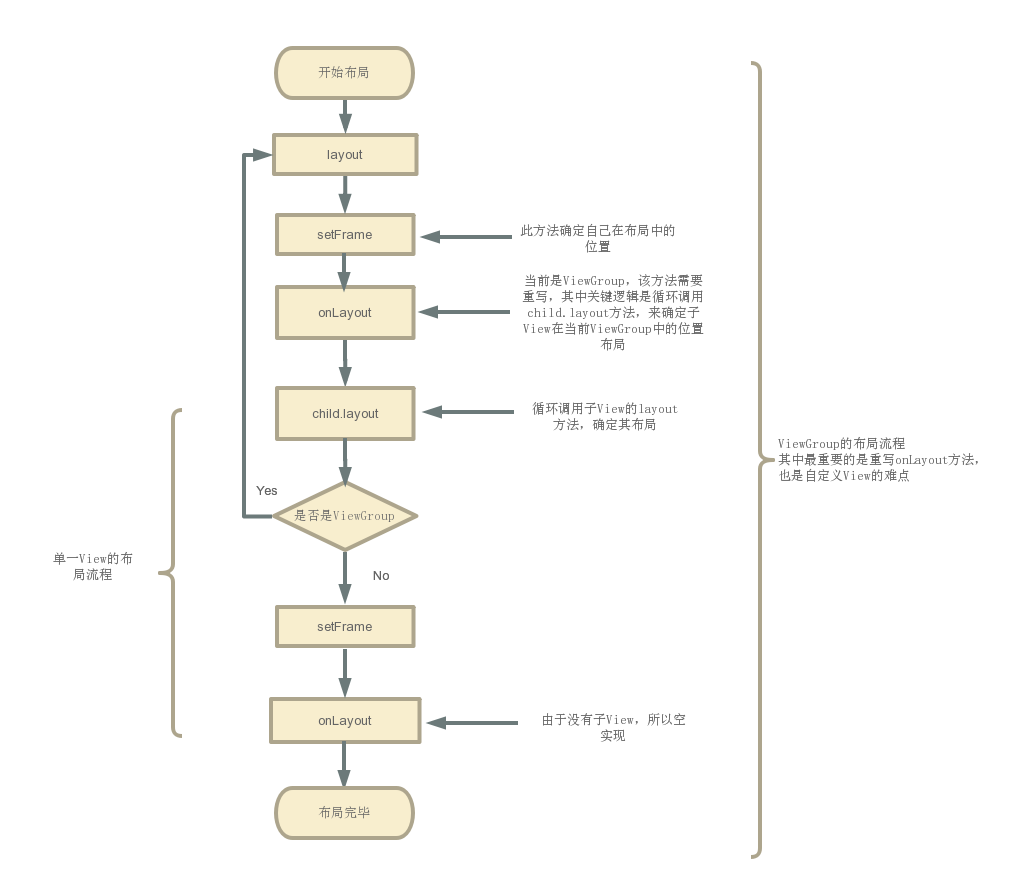

布局流程图：

Draw 流程

绘制的过程如下：

  1. 绘制背景 drawBackground(canvas)
  2. 绘制自己 onDraw(canvas)
  3. 绘制 Children dispatchDraw(canvas)
  4. 绘制装饰 onDrawForeground(canvas)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
public void draw(Canvas canvas) {

    ...

    drawBackground(canvas);

    // 如果有必要，就保存图层（还有一个复原图层）
    final int viewFlags = mViewFlags;
    boolean horizontalEdges = (viewFlags & FADING_EDGE_HORIZONTAL) != 0;
    boolean verticalEdges = (viewFlags & FADING_EDGE_VERTICAL) != 0;
    if (!verticalEdges && !horizontalEdges) {

        // Step 3, draw the content
        onDraw(canvas);

        // Step 4, draw the children
        dispatchDraw(canvas);

        ...

        // Step 6, draw decorations (foreground, scrollbars)
        onDrawForeground(canvas);

        return;
    }
    ...
}

所有的视图最终都会调用 View 的这个 draw(canvas) 方法绘制，在自定义 View 时，应该复写 onDraw(canvas) 方法实现绘制，如果说要复写这个方法应该先调用 super.draw(canvas) 完成系统的绘制，然后再进行自定义的 draw 方法来绘制。

更具体的源码分析可以看看这篇文章

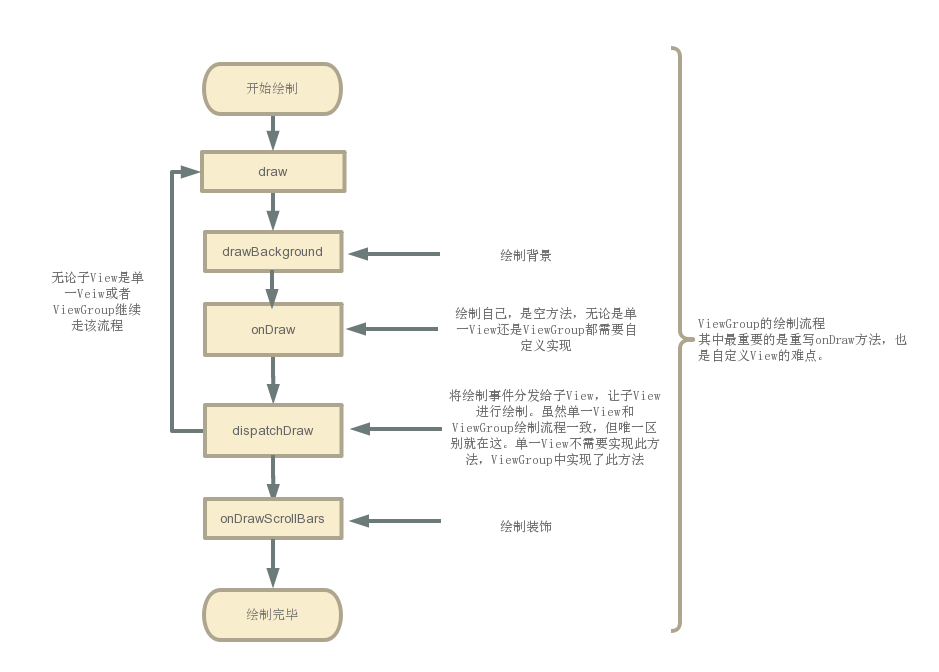

绘制流程图：

自定义 View

我们在自定义 View 的时候需要根据自定义不同的 View 来分别实现不同的方法：onMeasure(), onLayout(), onDraw()。

onMeasure()

  • 对于View，一般重写此方法，针对 wrap_content 情况，规定 View 默认的大小值，避免和 match_parent 情况一致。
  • 对于 ViewGroup，若不重写，就会执行和单一 View 中相同逻辑，不会测量子 View。一般会重写 onMeasure() 方法，循环测量子 View。

onLayout()

  • 对于 View，不需要实现该方法。
  • 对于 ViewGroup 必须实现，该方法是个抽象方法，实现该方法，来对子 View 进行布局。

onDraw()

无论 View 或是 ViewGroup 都需要实现该方法进行绘制。

参考链接：

简析Window、Activity、DecorView以及ViewRoot之间的错综关系

图解View测量、布局及绘制原理
